ヒューズの交換・点検などを行うときに取りはずします。

警告

けがを防ぐために

カバーを取りはずす前に、パワースイッチをOFFにしてください。熱くなった部品でやけどをしたり、作動中の部品に巻き込まれて重大な傷害を受けるおそれがあり危険です。

注意

カバー取り付け後の確認

もとの場所に確実に取り付けられていることを確認してください。

エンジンルームカバーの取りはずし

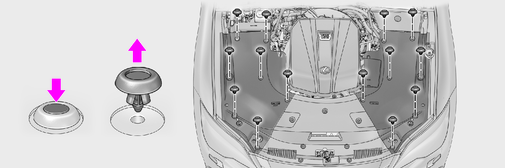

外側

zzcv06aa280a

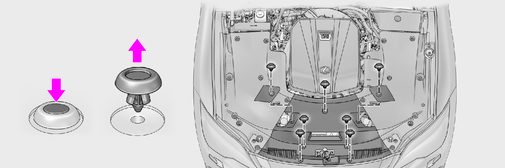

前側

zzcv06aa248a

クリップの取り付け

mecv06aa002a
  1. クリップの中央部分step_aを押し上げる
  2. 挿し込む
  3. クリップ中央部分を押す

エンジンカバーの取りはずし

  1. ツメを押しながら、エンジンルームカバーを開ける
    zzcv07aa126b
  2. エンジンカバーを取りはずす
    zzcv07aa129b

エンジンカバーの取り付け

  1. エンジンカバーを取り付ける
    zzcv06aa234a
  2. エンジンルームカバーをもとどおりに取り付ける
